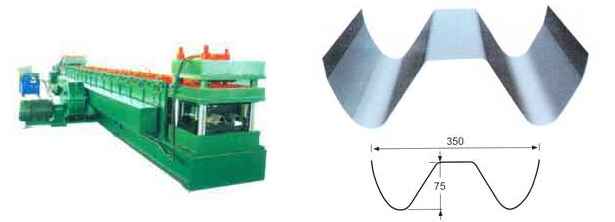

192护栏板成型机

一、装料
　　1、单头开卷机，单侧放料
　　2、采用自动液压内张紧
　　3、最大装卷重量：8000KG
　　4、最大装卷直径：2200mm
　　5、液压功率：3KW
　　6、油缸直径：120mm，工作压力10Mpa
　　7、最大装卷宽度500mm
二、成型
　　1、开料进入机组导向轮
　　2、整平为上三辊下四辊，成型轴直径Φ80mm(材料45#通过调质处理)，轧辊材料为GCR15，淬火到HRC58°-62°，表面镀硬铬，压制厚度2.5m-3.0m.
　　3、冲孔：采用液压冲孔(材料Cr12模具钢淬火处理，可前后左右任意调节)
　　4、切断液压剪切(材料Cr12淬火HRC60-62)
　　5、主机功率：15KW
　　6、摆线针减速机功率：15KW
　　7、传动：链条传动，2寸单排链
　　8、液压站电机功率：15KW，压力20Mpa
　　9、机组采用变频调速5m-12m/min
　　10、变频器，台达
　　11、电脑采用台达PLC
　　12、电脑操作面板采用触摸屏显示
　　13、设备外形尺寸：长17.5m×宽1.2m×高1.5m
　　14、电器产地、品牌可选配。
三、出料
　　简易出料架
　　1、此架由60mm×40mm方管焊接(上下可调节)
　　2、架上要装滑动轮
　　3、规格：长1.5m×宽0.9m×高0.6m
192护栏板压型机主要用于高速公路护栏板的挤压成型，其特点是生产效率高，生产的护栏产品强度高。
